ماژول فاصله سنج آلتراسونیک مدل HC-SR04

ماژول آلتراسونیک سنجش مسافت HC-SR04

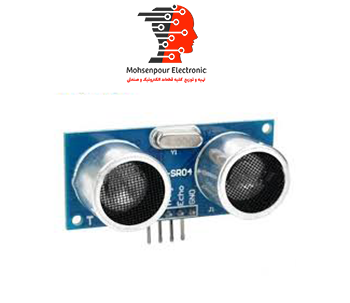

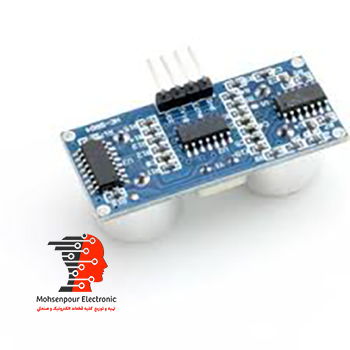

ماژول آلتراسونیک سنجش مسافت HC-SR04 یک ماژول حسگر محبوب است که برای اندازه گیری فاصله در پروژه های رباتیک و اتوماسیون استفاده می شود. از امواج صوتی اولتراسونیک برای اندازه گیری فواصل با دقت بالا استفاده می کند. این ماژول دارای دو مبدل اولتراسونیک است: یکی برای انتقال امواج اولتراسونیک و دیگری برای دریافت امواج منعکس شده. مدت زمان حرکت موج صوتی به جسم و برگشت را اندازه گیری می کند و فاصله را بر اساس سرعت صوت محاسبه می کند.

ماژول آلتراسونیک سنجش مسافت HC-SR04 دارای محدوده اندازه گیری 2 سانتی متر تا 400 سانتی متر است و دقت آن تا 3 میلی متر است. با ولتاژ 5 ولت کار می کند و جریان مصرفی آن حدود 15 میلی آمپر است. این ماژول دارای چهار پایه است: VCC، GND، TRIG و ECHO، و به راحتی می توان با میکروکنترلرهایی مانند آردوینو، رزبری پای و غیره ارتباط برقرار کرد. ماژول HC-SR04 به طور گسترده در کاربردهای مختلف مانند تشخیص موانع، روباتیک، اتوماسیون و سنجش سطح استفاده می شود. استفاده از آن آسان است، کم هزینه است و اندازه گیری فاصله قابل اعتماد را فراهم می کند. این ماژول همچنین از نظر اندازه جمع و جور است که آن را برای پروژه هایی با محدودیت فضا مناسب می کند.

موارد استفاده از ماژول

برای استفاده از ماژول آلتراسونیک سنجش مسافت HC-SR04، یک پالس ماشه 10 us به پین TRIG فرستاده می‌شود. سپس ماژول یک موج اولتراسونیک را به سمت جسم می‌فرستد. پین ECHO موج بازتاب‌شده را دریافت می‌کند و ماژول فاصله را بر اساس مدت زمانی که موج به سمت جسم و بازگشت طول می‌کشد محاسبه می‌کند. فاصله را می‌توان با خواندن عرض پالس تولیدشده در پین ECHO  اندازه‌گیری کرد.

به طور خلاصه، ماژول اندازه گیری فاصله اولتراسونیک HC-SR04 یک ماژول سنسور همه کاره است که برای سنجش فاصله در کاربردهای مختلف استفاده می شود. اندازه گیری دقیق و قابل اعتماد فاصله را فراهم می کند و می تواند به راحتی با میکروکنترلرها ارتباط برقرار کند.
