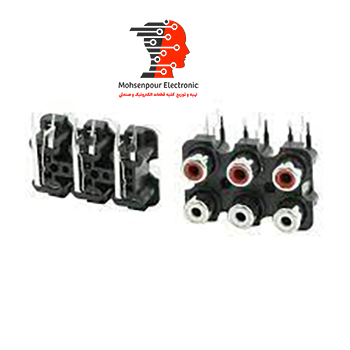

فیش سونی(SONY AV) مادگی لحیمی 6 تایی RCA

فیش مادگی ۶ تایی RCA لحیمی (سونی)

مشخصات کلی

• نوع: مادگی RCA (ورودی یا خروجی صدا و تصویر)

• تعداد کانکتور: ۶ عدد (چیدمان معمولاً به صورت دو ردیف ۳ تایی یا سه ردیف ۲ تایی)

• روش اتصال: پایه‌های فلزی در پشت برای لحیم‌کاری مستقیم روی برد PCB یا اتصال با سیم

• کاربرد:

  1. سیستم‌های صوتی چندکاناله (5.1 یا 7.1 کانال) → برای انتقال چند کانال صدای مجزا

  2. دستگاه‌های سینمای خانگی یا آمپلی‌فایر حرفه‌ای

  3. ویدئو پلیر یا گیرنده دیجیتال با چند خروجی ویدئو/صوت

  4. کنسول‌های بازی قدیمی یا دستگاه‌های چندمنظوره که چند ورودی/خروجی RCA دارند

ویژگی‌ها

1. • در سیستم‌های صوتی حرفه‌ای یا آمپلی‌فایر چندکاناله (مثل 6 کانال آمپلی‌فایر خودرو یا سینمای خانگی)

   • انتقال صدا در چند کانال استریو (هر جفت سفید + قرمز = یک کانال چپ و راست)

   • معمولاً ترتیبش به این شکله:

     • جفت ۱: Front L (سفید) و Front R (قرمز)

     • جفت ۲: Rear L (سفید) و Rear R (قرمز)

     • جفت ۳: Surround L (سفید) و Surround R (قرمز)

   ---

   چیدمان پایه‌ها

   • پایه وسط هر فیش = سیگنال (سفید = کانال چپ، قرمز = کانال راست)

   • پایه‌های بیرونی همه فیش‌ها معمولاً زمین مشترک (شیلد) هستند

   • روی PCB یا هنگام سیم‌کشی باید حواست باشه که رنگ‌ها درست وصل بشن تا کانال‌ها جابه‌جا نشن

2. بدنه محکم و یکپارچه

   • ساختار پلاستیک نسوز با روکش فلزی داخلی برای استحکام و کاهش نویز

3. سازگاری با PCB

   • طوری طراحی شده که به راحتی روی بردهای دستگاه‌های صوتی و تصویری لحیم شود.

📌 از نظر کیفیت سیگنال و نویز، تفاوتی با مدل‌های ۲ یا ۴ تایی ندارد، فقط در مدل ۶ تایی به دلیل تعداد بیشتر پورت‌ها و پایه‌های زمین مشترک، شیلدینگ به شکل گروهی انجام می‌شود که نصب آن را سریع‌تر می‌کند.
