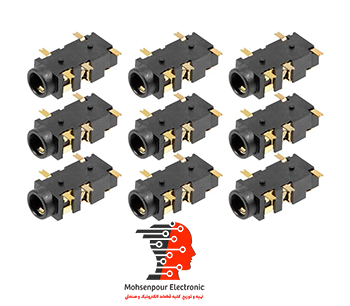

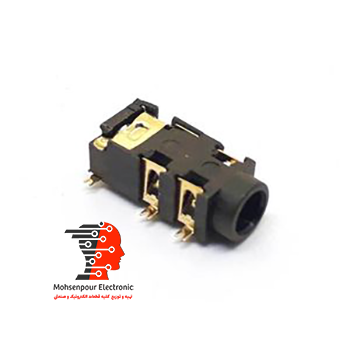

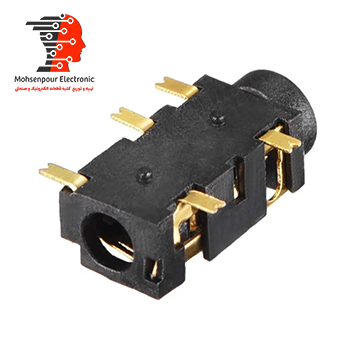

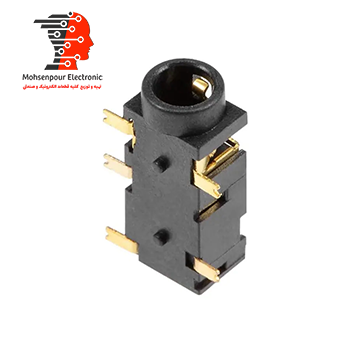

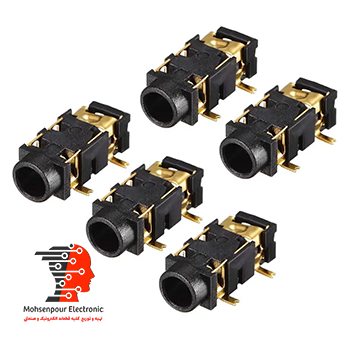

جک مادگی خوابیده استریو روبردی 5پایه(5PIN) (AUX) SMD 3.5MM طلایی

1. جک مادگی (Female Jack):
   یعنی محل اتصال نری (مثل فیش هدفون یا AUX) به مدار است.

2. روبردی (PCB Mount):
   این نوع جک روی برد مدار چاپی (PCB) نصب می‌شود.

3. استریو (Stereo):
   قابلیت انتقال سه خط سیگنال دارد:

   • کانال چپ (L)

   • کانال راست (R)

   • زمین (GND)

4. 5 پایه (5 Pin):
   این جک‌ها معمولاً 3 پایه اصلی (L, R, GND) دارند و 2 پایه اضافه برای سوئیچینگ یا استحکام مکانیکی روی برد اضافه می‌شوند.
   پایه‌های سوئیچ به مدار کمک می‌کنند تا وقتی فیش وارد می‌شود، مسیر دیگری قطع یا وصل شود (مثلاً قطع شدن صدای بلندگو وقتی هدفون وصل می‌شود).

5. 3.5mm:
   قطر فیش استاندارد ورودی (همان اندازه رایج AUX و هدفون).

6. خوابیده (Horizontal / Right Angle):
   به صورت افقی روی برد نصب می‌شود، نه عمودی. این باعث می‌شود ورودی فیش از کنار برد باشد.

7. SMD:
   یعنی پایه‌های آن برای مونتاژ سطحی (Surface Mount Device) طراحی شده و روی سطح برد لحیم می‌شود.

🔧 کاربرد:
این نوع جک بیشتر در وسایل الکترونیکی مثل:

• بردهای صوتی

• پخش‌کننده‌ها

• آمپلی‌فایرها

• میکروکنترلرها

• رادیو و اسپیکرهای قابل حمل

استفاده می‌شود.

نقشه پین‌اوت (پایه‌ها) برای جک مادگی استریو ۵ پایه ۳.۵mm خوابیده معمولاً به شکل زیر است:

نمای از بالا (محل ورود فیش از سمت چپ)

┌─────────────┐
│ ● L │ → کانال چپ (Left)
│ ● R │ → کانال راست (Right)
│ ● GND │ → زمین (Ground/مشترک)
│ ● SW1 │ → پایه سوئیچ ۱ (قطع/وصل اسپیکر)
│ ● SW2 │ → پایه سوئیچ ۲ (قطع/وصل اسپیکر)
└─────────────┘

✅ توضیح پایه‌ها:

1. L (Left): سیگنال صدای کانال چپ

2. R (Right): سیگنال صدای کانال راست

3. GND (Ground): زمین یا مرجع مشترک

4. SW1 و SW2 (Switch Pins): این دو پایه به هم وصل هستند وقتی فیش داخل جک قرار ندارد.
   به محض اینکه فیش وارد شود، اتصال قطع می‌شود.
   کاربردش معمولاً برای قطع خودکار بلندگو و انتقال صدا به هدفون است.

سایز

4.5MM×6MM×14MM
