نقد و بررسی تخصصی پی سی بی(PCB) RGB آلومینیوم مستطیل 36 وات(36W) 213×163 میلی متر مدل FH-C2456
🌿 طراحی و مونتاژ اختصاصی چراغ رشد گیاه | فروشگاه محسن‌پور الکترونیک
ما در فروشگاه محسن‌پور الکترونیک این امکان را فراهم کرده‌ایم تا چراغ رشد گیاه LED را بر اساس نیاز شما طراحی و آماده کنیم.
✅ می‌خواهید چراغ با هیت‌سینک مستطیلی، خطی یا مدل خاص داشته باشید؟
✅ نیاز به وسایل کامل برای مونتاژ شخصی دارید؟
✅ یا ترجیح می‌دهید ما همه چیز را لحیم‌کاری و آماده تحویل کنیم؟
🎯 انتخاب با شماست!
ما در کنار شما هستیم تا بهترین نور مناسب برای گیاهانتان را با طراحی اختصاصی و تجهیزات باکیفیت فراهم کنیم.
📦 فروش به صورت:
-
تجهیزات کامل به همراه مشاوره مونتاژ
-
یا چراغ آماده و مونتاژ شده با کیفیت حرفه‌ای
📞 برای مشاوره و سفارش: [شماره تماس 09023122111-06132926778]
📍 مراجعه حضوری: فروشگاه محسن‌پور الکترونیک – [آدرس:اهواز خ کاوه شرقی بین سی متری و محمدیان ]

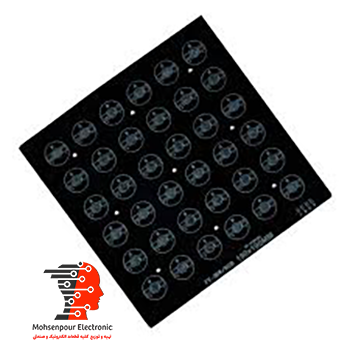

PCB پروژکتوری 36 وات RGB قابلیت نصب 36 عدد ال ای دی پاور 1 وات شامل 12 عدد ال ای دی قرمز، 12 عدد ال ای دی آبی و 12 عدد ال ای دی سبز می باشد. از این پی سی بی به منظور ساخت پروژکتور و وسایل نورپردازی به صورت R و G و B مورد استفاده قرار می گیرد. به منظور نصب و قرار گیری بهتر POWER LED های 1 وات می توان از چسب سیلیکون و لنز و هولدر استفاده نمود. همچنین خنک سازی این PCB به منظور افزایش طول عمر ال ای دی ها از اهمیت بالایی برخوردار است که می توان با اتصال یک یا چند هیت سینگ مناسب این عمل را به صورت مناسب انجام داد. این پی سی بی ۲۱۳ میلی متر طول و ۱۶۳ میلی متر عرض دارد و بر روی یک ورق آلومینیوم با ضخامت یک میلی متر طراحی گردیده است.
✅ برای انجام ،جنپر کانال ها، به‌شرح زیر است:
شما می‌خواهید:
به‌جای LEDهای RGB، در تمام جایگاه‌های R، G و B فقط LEDهای تک‌رنگ (مثلاً سفید یا هر رنگ دیگری) قرار دهید، و این سه کانال را به هم وصل کنید تا همه LEDها هم‌زمان و یک‌رنگ روشن شوند.
⚠️ نکات مهم هنگام جنپر کردن کانال‌ها
| مورد | توضیح |
|---|---|
| جریان هر کانال | PCB RGB معمولاً هر رنگ (R, G, B) را جداگانه کنترل می‌کند، و برای هر کانال محدودکننده جریان (resistor یا constant current path) طراحی دارد. اگر سه کانال را به‌هم جنپر کنید، جریان ترکیبی ممکن است از حد مجاز عبور کند. |
| جریان بیش از حد خطرناک است | اگر طراحی PCB برای مثلاً 12 عدد LED در هر کانال با 350mA باشد، با جنپر کردن ممکن است مجموع جریان به 1 آمپر برسد. مطمئن شوید منبع تغذیه و PCB توان آن را دارد. |
| جایگزینی کنترلر RGB با تغذیه ثابت | چون دیگر RGB نیست، نیازی به کنترلر RGB ندارید. بهتر است تغذیه ثابت 12V یا 24V بدهید (بسته به طراحی). |
🛠️ نحوه جنپر کردن:
-
سه مسیر R، G، B را در قسمت درایور (ورودی برق) به هم وصل کنید.
-
یا از زیر PCB، سه مسیر مثبت (یا منفی، بسته به طراحی) را با سیم لحیم به هم وصل کنید.
-
تمام LEDهای نصب‌شده باید از یک نوع و یک جریان-ولتاژ باشند.
📌 مشخصات کلی
-
توان: 36 وات RGB
-
ابعاد: 213 × 163 میلی‌متر
-
جنس: آلومینیوم (برای دفع گرما)
-
ساختار LED: تک پایه برای رنگ‌های R، G و B
✅ کاربردها
این PCBها برای استفاده در پروژکتورهای نورپردازی RGB مناسب‌اند؛ به‌خصوص جایی‌که می‌خواهید نور رنگی و قدرتمند (36 وات) داشته باشید. پایه‌ی R-G-B اجازه کنترل جداگانه هر رنگ را می‌دهد، مثلاً با کنترل‌کننده یا ریموت.
⚙️ ویژگی‌های فنی مهم
-
داشتن بدنه آلومینیومی باعث تهویه بهتر و دوام بیشتر PCB شده است.
-
استفاده از LEDهای RGB تک‌پایه برای تولید نورهای متنوع، مناسب برای پروژه‌ها و روشنایی تزئینی.
-
جایگاه طراحی‌شده برای نصب آسان ماژول‌های COB یا SMD روی PCB.
