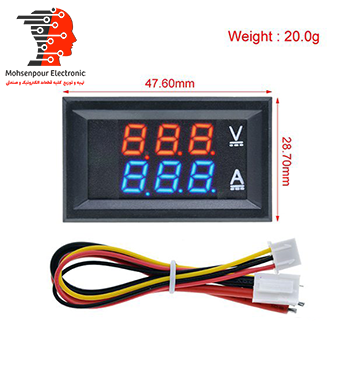

ولت متر آمپر متر پنلی + شنت قرمز-آبی 100V 100A DC

ولت متر و آمپرمتر +شنت 100V /100A DC

ولت متر و آمپرمتر +شنت 100V /100ADC : نمایشگر ۲ کاره با نمایش ولتاژ مستقیم در بازه 0 الی 100 ولت با رنگ قرمز در قسمت بالا و

0 الی 100 آمپر با رنگ آبی در قسمت پایین ( با نیاز به شنت مخصوص )

روش نصب :

1. دو سر سیم های قرمز و سیاه را ( سوکت ۲ پین ) را به دو سر شنت وصل کنید .
2. دو سر شنت را در مسیر مصرف کننده به صورت سری وصل می کنیم .
3. پس از نصب سوکت ۳ پین ، سیم قرمز و سیاه را به منبع تغذیه ( 4.5 الی 30 ولت ) برای روشن شدن میتر وصل می کنیم .
4. از سیم سیاه یک اشتراک گرفته و با سیم زرد به منبع تغذیه مصرف کننده ( 0 الی 100 ولت ) برای نمایش میزان ولتاژ وصل می کنیم .

            نکته : در صورت عدم نمایش جریان ، جهت شنت را برعکس نمایید.
