ماژول بارگراف نمایشگر سطح شارژ باطرى لیتیوم 1 تا 8 سل

ماژول بارگراف نمایشگر میزان شارژ باطری لیتیومی 1 تا 8 سل یک ماژول فشرده و کاربردی است که برای نظارت بر سطح ولتاژ باطری‌های لیتیوم-یون یا لیتیوم-پلیمر با ولتاژ 4.2 ولت و با تعداد سلول‌های 1 تا 8 طراحی شده است. این ماژول نمایش بصری از سطح شارژ باطری را ارائه می‌دهد.

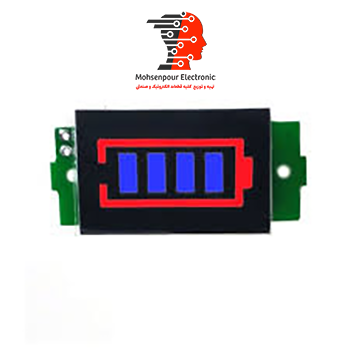

 برای استفاده به سادگی ماژول را به اتصالات مثبت و منفی باتری متصل کنید. در این حالت وضعیت شارژ باتری در زمان واقعی با استفاده از نمایشگر نوار بصری نمایش داده می‌شود. رنگ نوار خارجی نمایشگر قرمز است و چراغ‌های داخلی نمایشگر آبی هستند.

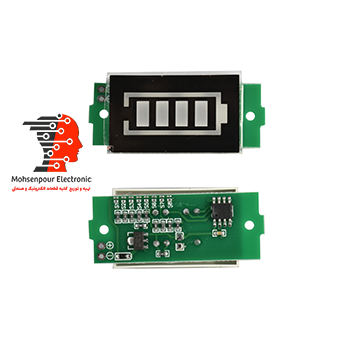

با استفاده از یک جامپر در پشت ماژول می توانید تعداد سل های باطری لیتیومی را مشخص کرده و میزان شارژ باطری را روی ماژول نمایش دهید.

کاربردهای ماژول بارگراف نمایشگر میزان شارژ باطری لیتیومی 1 تا 8 سل

• منبع تغذیه DIY
• شارژرهای باطری RC
• وسایل نقلیه الکتریکی
• باطری لیتیومی تک سل
• پانل‌های ابزار
• صفحه نمایش دیجیتال خواندن
• نمایش وضعیت باطری و توان

مشخصات ماژول بارگراف نمایشگر میزان شارژ باطری لیتیومی 1 تا 8 سل

• تطابق با باطری: باطری‌های لیتیوم-یون (Li-ion) یا لیتیوم-پلیمر (LiPo) با 1 تا 8 سلول
• دامنه ولتاژ: با باطری‌هایی از 3.3V تا 28.8V (1S تا 8S) سازگار است
• نمایشگر: نمایشگر LED بار گراف یا نمایشگر تقسیم شده که سطح ولتاژ باطری را نشان می‌دهد
• اتصال: اتصال مستقیم به کانکتور بالانس باطری یا نقاط اندازه‌گیری ولتاژ
• تنظیم پیش‌فرض تعداد سلول: 1 سلول
• نوع نشانگر: 4 بار گراف
• رنگ نمایشگر:آبی ، قرمز
• ابعاد: 45x20x8mm
• سوراخ نصب: پیچ M2
• دمای عملیاتی: -10℃ تا 60℃
• وزن: 5.3 گرم
