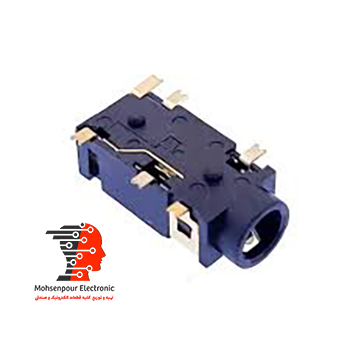

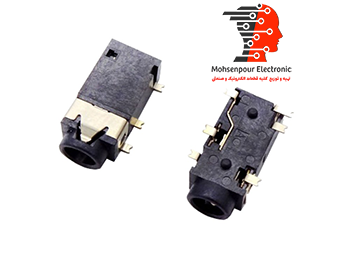

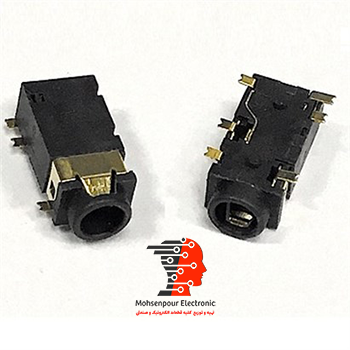

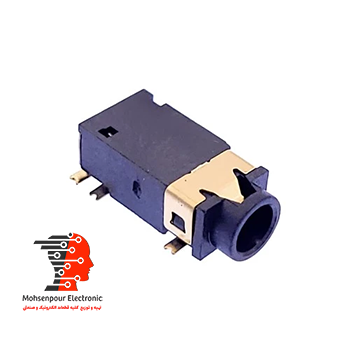

جک مادگی خوابیده استریو روبردی 6پایه(6PIN) (AUX) SMD 3.5MM

نمای بالا (دهانه فیش سمت چپ)

┌──────────────────┐
│ ○ L ○ R │ → کانال چپ و راست
│ ○ GND ○ SW2 │ → زمین + سوئیچ ۲
│ ○ SW1 │ → سوئیچ ۱
└──────────────────┘

✅ وظیفه هر پایه:

1. L (Left): صدای کانال چپ (Tip)

2. R (Right): صدای کانال راست (Ring)

3. GND (Ground): زمین/مشترک (Sleeve)

4. SW1 و SW2 و SW3 (پایه‌های سوئیچ):

   • این پایه‌ها در حالت بدون فیش به هم وصل هستند (NC).

   • با ورود فیش، مسیرشان قطع می‌شود.

   • کاربرد: تشخیص ورود فیش یا قطع خودکار اسپیکر داخلی.

🔹 تفاوت با مدل 5 پایه:

• مدل 5 پایه → 2 سوئیچ دارد.

• مدل 6 پایه → 3 سوئیچ دارد (امکان قطع/وصل مسیرهای بیشتری مثل L یا R یا GND).

📌 این نوع جک بیشتر در دستگاه‌های حرفه‌ای‌تر (مثل لپ‌تاپ‌ها و بردهای چندمنظوره) استفاده می‌شود، چون می‌تواند ورود فیش را دقیق‌تر تشخیص دهد یا چند مسیر متفاوت (مثلاً بلندگو داخلی + میکروفن) را همزمان کنترل کند.

سایز:
