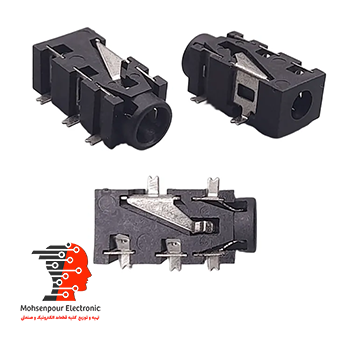

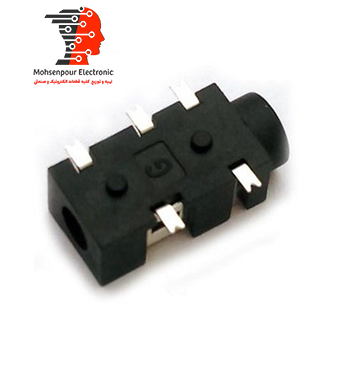

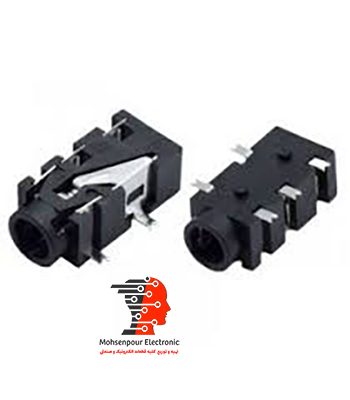

نمای از بالا (دهانهٔ فیش سمت چپ)

┌──────────────────┐
│ ○ GND ○ SW2│ پین‌های نزدیک دهانه
│ │
│ ○ L ○ R │ پین‌های سمت عقب
│
│ ○ SW1 │ پین میانی (زیر فنر/میان‌بدنه)
└──────────────────┘

• L: سیگنال کانال چپ (Tip)

• R: سیگنال کانال راست (Ring)

• GND: زمین/مشترک (Sleeve)

• SW1 & SW2: پین‌های سوئیچ؛ در حالت بدون فیش = به هم وصل (NC). با ورود فیش، اتصالشان قطع می‌شود. از آن برای «تشخیص اتصال هدفون» یا «قطع خودکار بلندگو» استفاده می‌کنند.

توجه: جای دقیق فیزیکی این پنج پد ممکن است بین سازنده‌ها کمی جابه‌جا باشد، اما منطق‌شان همین است. قبل از لحیم، با مولتی‌متر یک تست سریع بزنید.

روش قطعی‌سازی با مولتی‌متر (۱ دقیقه)

1. مولتی‌متر را روی بیزر/تست اتصال بگذارید.

2. یک فیش استریو ۳.۵ را نصفه وارد کنید تا تماس‌ها شکل بگیرد.

3. نوک پروب را به Sleeve فیش بزنید؛ هر پدی که بوق زد = GND.

4. پروب را به Tip فیش بزنید؛ پدی که بوق زد = L.

5. پروب را به Ring فیش بزنید؛ پدی که بوق زد = R.

6. حالا فیش را خارج کنید؛ دو پدی که به هم بوق می‌دهند ولی با وارد شدن فیش قطع می‌شوند = SW1 و SW2.

شماتیک کاربردی (قطع خودکار بلندگو)

• ورودی آمپ: به L/R و GND جک.

• خروجی به بلندگو داخلی: یکی از مسیرها را سری از SW1→SW2 عبور بدهید.

• نتیجه: بدون فیش، مسیر بلندگو وصل است؛ با ورود فیش، مسیر بلندگو قطع و صدا به هدفون می‌رود.

سایز:

5MM×6.5MM×14MM
