نقد و بررسی تخصصی ماژول شارژر باطری لیتیومی تک سل و 2 سل TP5100
TP5100 تراشه ی پارز دارای حالت های شارژ دوتایی 8.4 ولتی و شارژ تک سلولی 4.2 ولت میباشد. به دلیل ابعاد و پکیج بسیار کوچک این ماژول ، برای مصارف پرتابل بسیار منااسب است. این باتری دارای حالت های داخلی محافظت از بالا رفتن جریان ، ولتاژ ، پایین آمدن جریان و ولتاژ ، مانیتورینگ دمای باتری است. ولتاژ ورودی آن دارای بازه ی وسیع 5 تا 18 ولت است.

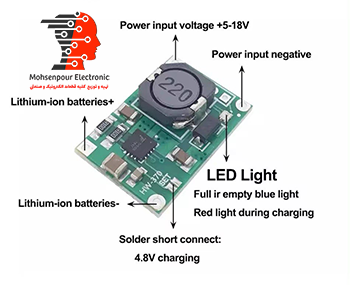

شارژر باطری لیتیوم یون تک سل و دو سل TP5100 مخصوص شارژ باطری های لیتیومی تک سلول 4.2 ولت و دو تایی 8.4 ولت می باشد( برای تعیین تک سل و یا دو سل بودن کافی است جامپر SET روی برد را لحیم نمایید). این ماژول انواع مدار های محافظ overcurrent, undervoltage , over temperature , short circuit protection, battery temperature monitoring, reverse battery را با خود دارد.ولتاژ ورودی این ماژول 5V-18V بوده و با استفاده از یک مقاومت می توان جریان شارژ را از 0. 1A-2A تنظیم کرد.با توجه به فرکانس 400 کیلو هرتز سوییچینگ این ای سی ،میزان دمای اتلافی در این ماژول هنگام شارژ شدن پایین می باشد.
مشخصات فنی شارژر باطری لیتیوم TP5100 , 2CELL :
ولتاژ شارژ :
دو سلولی : 8.4 ولت – تک سلولی : 4.2 ولت
ولتاژ ورودی : 5 تا 18 ولت
جریان شارژ : حداکثر 2 آمپر
فرکانس مد سوئیچینگ : 400 کیلوهرتز
ابعاد : 25 * 17 * 5mm
دارای نشانگر LED :
در حال شارژ : قرمز / شارژ کامل و یا بدون بار : آبی
