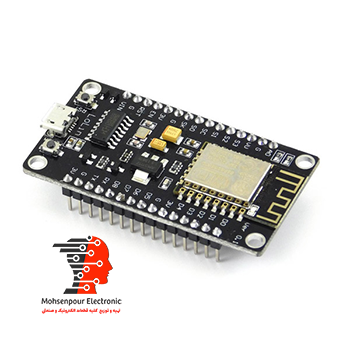

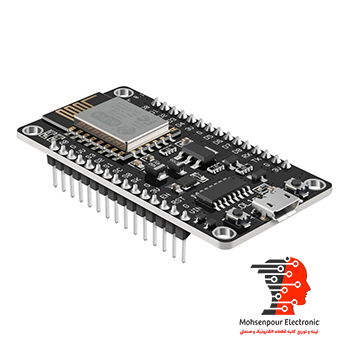

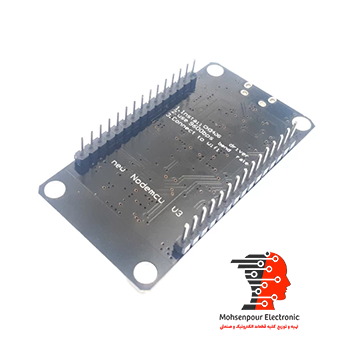

ماژول برد توسعه NodeMCU دارای هسته وای فای ESP8266 و مبدل CH340G با پورت micro USB

ماژول وای فای NODEMCU ESP8266  با آی سی CH340

برد NodeMCU بر پایه ESP8266 با تراشه CH340G

Nodemcu ار تراشه داخلی وای فای ESP8266 طراحی شده است و در پروژه های DIY اینترنت اشیا بسیار کاربردی است. مدل های مختلفی برای Nodemcu با سری های متفاوت عرضه شده است که هر کدام ویژگی های منحصر به فرد خود را دارد. ولتاژ کاری بردهای Nodemcu برابر با ۳٫۳ ولت است و همچنین از پین Vin بهره می‌برد. طبق اطلاعات گفته شده در دیتاشیت کالا، می‌توان ورودی ۵ ولت را از طریق پایه Vin به برد اعمال کرد.

جهت راه اندازی برد Nodemcu CH340 نیاز به نصب درایور CH340 خواهیم داشت. درایور مناسب را تست و نصب کنید. سپس برد Nodemcu را توسط کابل USB مخصوص ارسال دیتا به لپتاپ اتصال دهید.حال جهت راه اندازی برد Nodemcu نیاز به نصب پکیج ESP8266 خواهد بود. از مسیر File/ Preferences فایل را نصب کنید پس از نصب لیست بردهای ESP8266 در نرم افزار آردوینو قرار می‌گیرد و بسته به ورژن مورد استفاده نوع برد را می‌توانید انتخاب کنید. پس از آن در مسیر Tools/ Board/ Boards manager برد ESP8266 را نصب کنید.

مشخصات فنی Nodemcu ESP8266 CH340

NodeMCU ESP8266 CH340 یک ماژول توسعه‌یافته بر اساس میکروکنترلر ESP8266 است که به عنوان یک پلتفرم IoT محبوب برای اتصال به اینترنت و کنترل دستگاه‌ها از راه دور به کار می‌رود. این ماژول از رابط USB-to-UART CH340 برای اتصال به کامپیوتر استفاده می‌کند.

• میکروکنترلر: ESP8266
• ولتاژ کاری: ۳.۳ ولت (توجه داشته باشید که اتصال این ماژول به ولتاژ بالاتر از ۳.۳ ولت، می‌تواند به آن آسیب برساند و ماژول را خراب کند.)
• پردازنده: Tensilica Xtensa LX106 با فرکانس ۸۰ مگاهرتز
• حافظه فلش: ۴ مگابایت
• حافظه رم: حدود ۸۰ کیلوبایت
• رابط‌ها: ورودی/خروجی دیجیتال GPIO، پروتکل‌های SPI، I2C، UART (برای برنامه‌نویسی و ارتباط با سنسورها و دیگر دستگاه‌ها)
• واحد‌های وای‌فای: IEEE 802.11 b/g/n
• آنتن: داخلی
• نوع آنتن: PCB (Printed Circuit Board)
• آنتن بازتابی: بله
• پشتیبانی از حالت استندبای وای‌فای
• پشتیبانی از حالت Soft Access Point (AP Mode)
• پشتیبانی از TCP/IP stack داخلی
• رابط Micro USB: جهت برنامه‌ریزی و اتصال به کامپیوتر یا منبع تغذیه
• LED های نشانگر وضعیت
